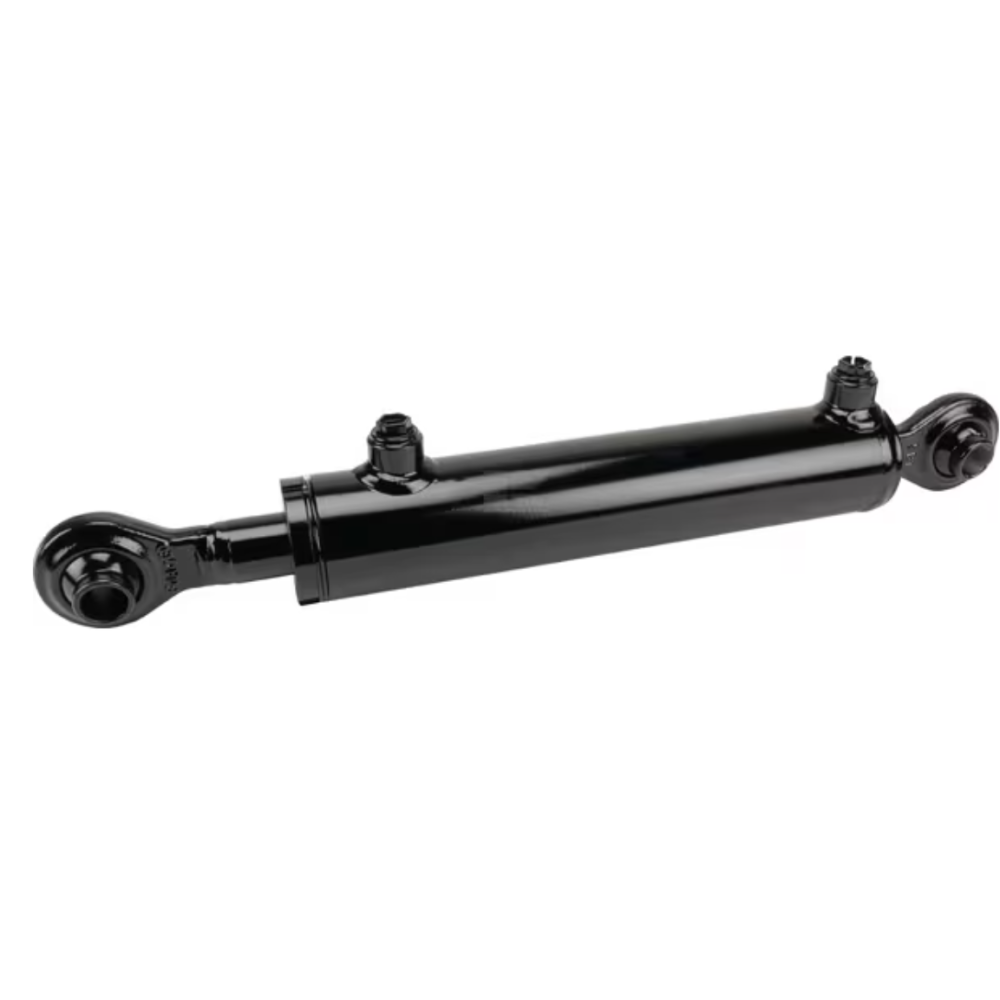

Hydraulisk toppstag kat. 1/1 440-640mm
Trepunktsforbindelse i kategori 1
Type TENNN er uten kontrollert tilbakeslagsventil
Type TENNN er med kontrollert tilbakeslagsventil
Type TEVNNE er utstyrt med en kontrollert tilbakeslagsventil og en forlenget endekappe
Maksimal radial kraft: 10 % av aksialbelastning
Medium: mineralolje, HLP ISO VG 32 til ISO VG 46
Mediumets renhet: ISO 4406 22/20/17 eller NAS 9
| Monteringstype - stangtilkobling |
Lager
|
|
|---|---|---|
| Monteringstype - sylindertilkobling |
Lager
|
|
| Toppstagkategori – stangilkobling |
1
|
|
| Toppstagkategori - sylindertilkobling |
1
|
|

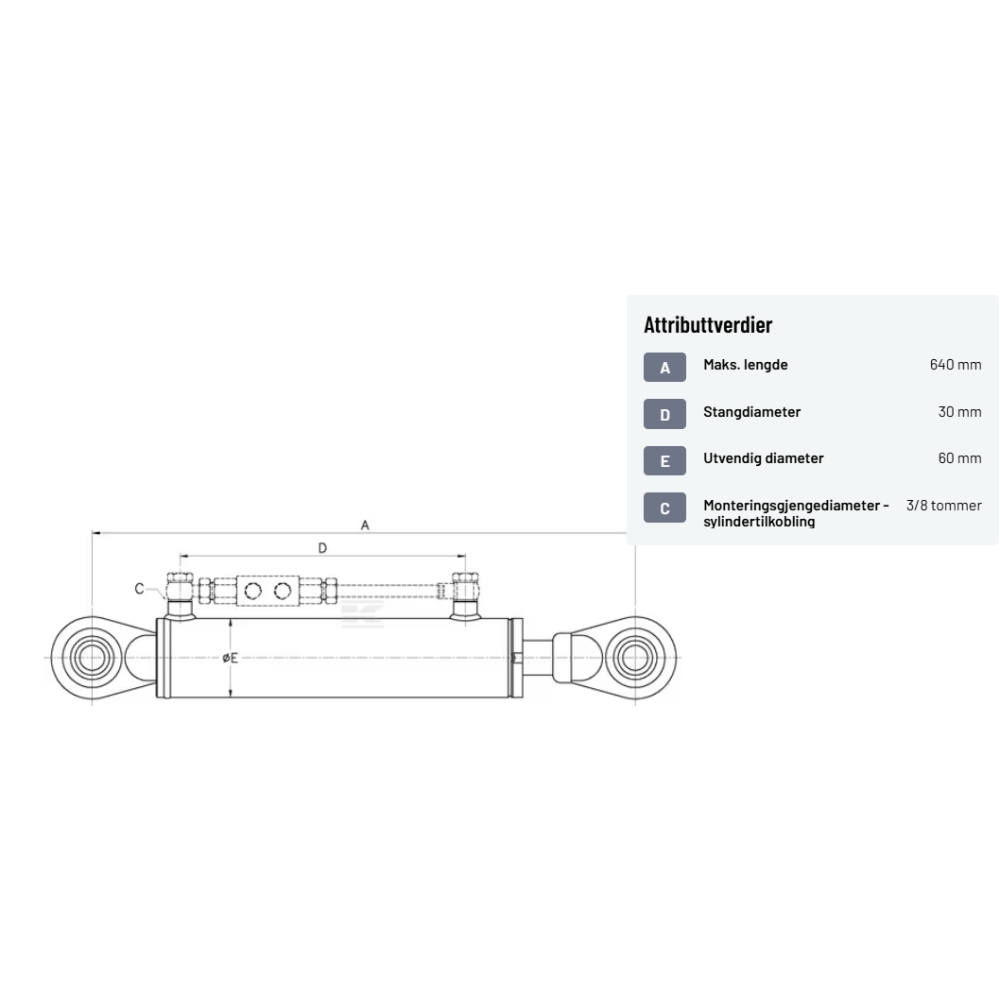

| Min. lengde |
440 mm
|
|
| AMaks. lengde |
640 mm
|
|
| Slag |
200 mm
|
|
| DStangdiameter |
30 mm
|
|
| Sylinderhulldiameter |
50 mm
|
|
| EUtvendig diameter |
60 mm
|
|
| Monteringshulldiameter - stangtilkobling |
19,4 mm
|
|
| Monteringshulldiameter - sylindertilkobling |
19,4 mm
|
|
| Monteringsgjengetype - sylindertilkobling |
BSP
|
|
| CMonteringsgjengediameter - sylindertilkobling |
3/8 tommer
|
|
| Monteringsgjengetype - stangtilkobling |
BSP
|
|
| Monteringsgjengediameter - stangtilkobling |
3/8 tommer
|
|
| Oljetilkoblingsavstand |
240 mm
|
|
| Stangmateriale |
Stål 20MnV6
|
|
| Stangens overflatebehandling |
Kromatert
|
|
| Sylindermateriale |
Stål ST52
|
|
| Nominelt trykk |
200 BAR
|
|
| Maks. arbeidstrykk |
250 BAR
|
|
| Maks. skyvekapasitet ved 200 bar |
4 t
|
|
| Maks. trekkkapasitet ved 200 bar |
2,6 t
|
|
| Maks. stempelhastighet |
0,1 m/s
|
|
| Farge |
Svart
|
|
| RAL fargekode |
9005
|
